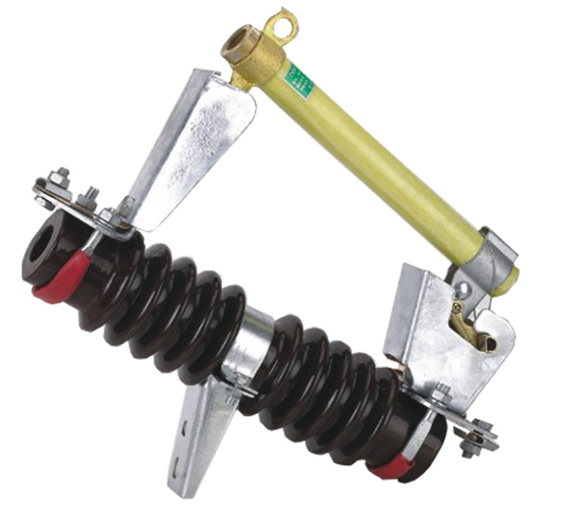

RW7高壓跌落式熔斷器（陶瓷式）

產品概述

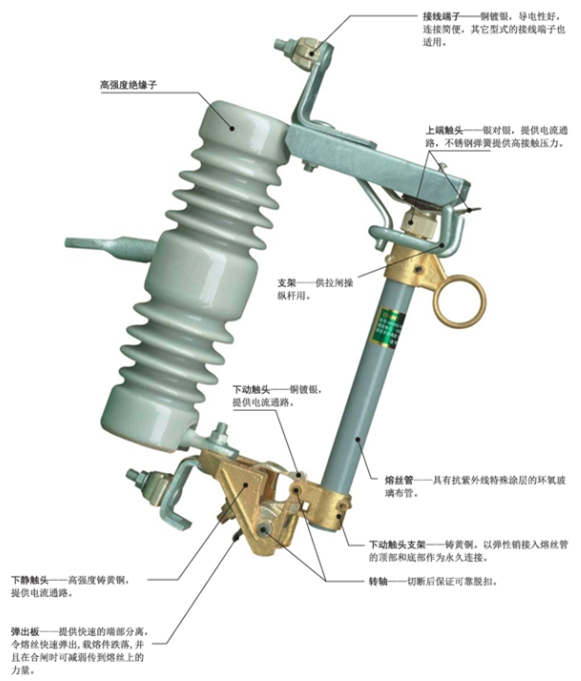

    RW7跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分，合負荷電流。
    RW7跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

產品詳解

跌落式熔斷器的安裝：
(1) 安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。
(2) 熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。
(3) 熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。
(4) 熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。
(5) 熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。
(6) 所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。
(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于prefix = st1 70cm。

跌落式熔斷器的操作：
一般情況下不允許帶負荷操作跌落式熔斷器，只允許其操作空載設備(線路)。但在農網10kV配電線路分支線和額定容量小于200kVA的配電變壓器允許按下列要求帶負荷操作：
(1) 操作時由兩人進行(一人監護，一人操作)，但必須戴經試驗合格的絕緣手套，穿絕緣靴、戴護目眼鏡，使用電壓等級相匹配的合格絕緣棒操作，在雷電或者大雨的氣候下禁止操作。
(2) 在拉閘操作時，一般規定為先拉斷中間相，再拉背風的邊相，最后拉斷迎風的邊相。這是因?yàn)榕潆娮儔浩饔扇噙\(yùn)行改為兩相運行，拉斷中間相時所產生的電弧火花最小，不致造成相間短路。其次是拉斷背風邊相，因?yàn)橹虚g相已被拉開，背風邊相與迎風邊相的距離增加了一倍，即使有過電壓產生，造成相間短路的可能性也很小。最后拉斷迎風邊相時，僅有對地的電容電流，產生的電火花則已很輕微。
(3) 合閘的時候操作順序拉閘時相反，先合迎風邊相，再合背風的邊相，最后合上中間相。
(4) 操作熔管是一項頻繁的項目，注意不到便會造成觸頭燒傷引起接觸不良，使觸頭過熱，彈簧退火，促使觸頭接觸更為不良，形成惡性循環。所以，拉、合熔管時要用力適度，合好后，要仔細檢查鴨嘴舌頭能緊緊扣住舌頭長度三分之二以上，可用拉閘桿鉤住上鴨嘴向下壓幾下，再輕輕試?yán)?，檢查是否合好。合閘時未能到位或未合牢靠，熔斷器上靜觸頭壓力不足，極易造成觸頭燒傷或者熔管自行跌落。
